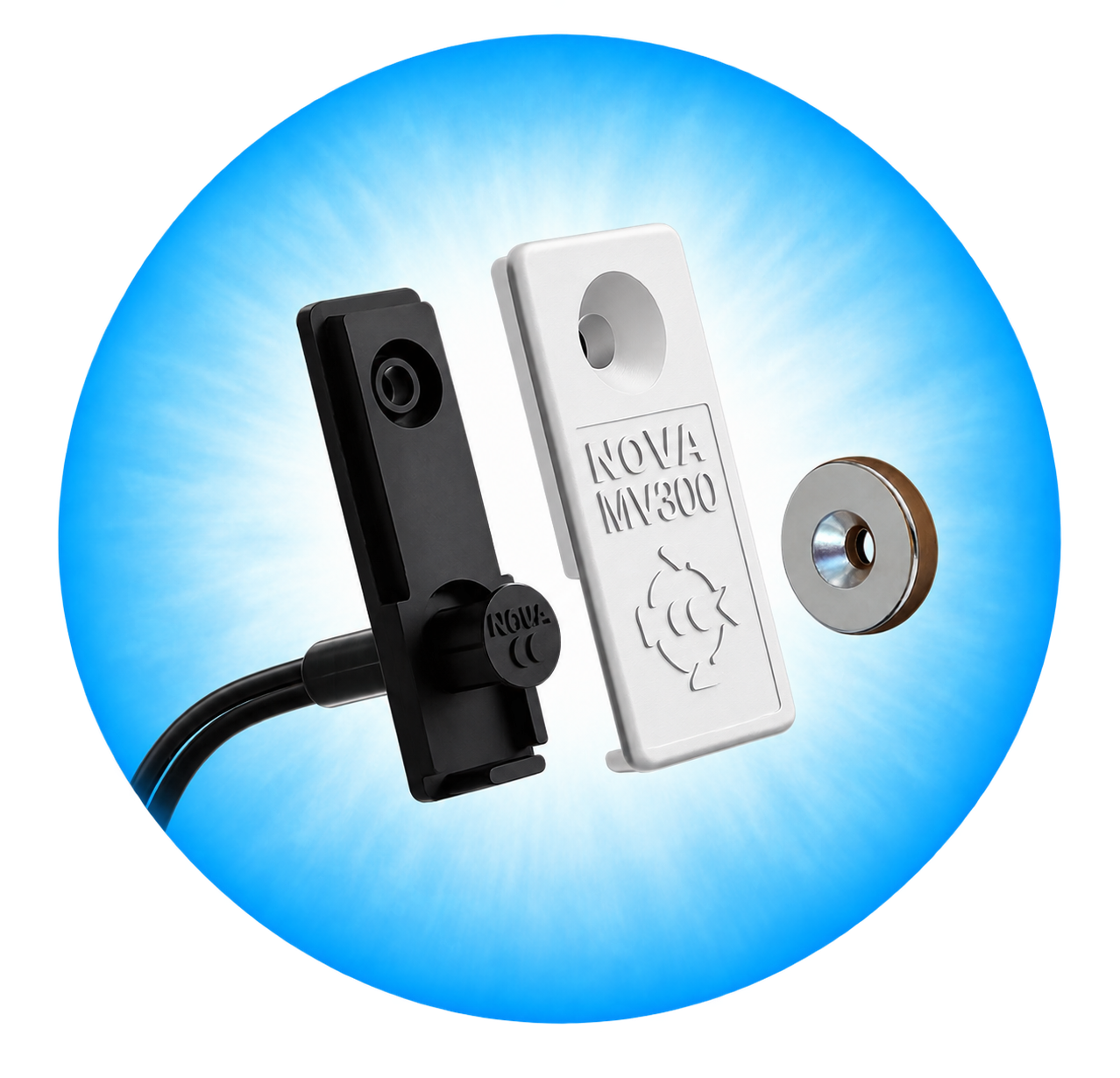

MV-300R ZAMAK
SKU: 0101-0448
Η μαγνητική επαφή NOVA MV-300R ZAMAK έχει σχεδιαστεί για εφαρμογή σε όλα τα ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου. Είναι κατάλληλη για συστήματα ασφαλείας, εξοικονόμηση ενέργειας και αυτοματισμούς.
Τοποθέτηση για σύστημα ασφαλείας

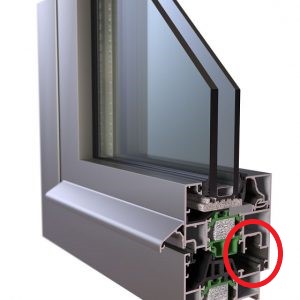

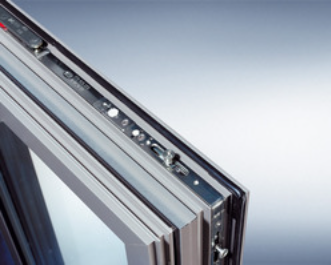

Κούφωμα με κάμερα περιμετρικού
Προτεινόμενη θέση
Όταν η επαφή χρησιμοποιείται σε σύστημα ασφαλείας και το κούφωμα πρέπει να παραμένει ασφαλισμένο και στη θέση ανάκλησης, η επαφή τοποθετείται στο κάτω μέρος του φύλλου.
Βασική αρχή τοποθέτησης
2. Τοποθέτηση Reed και φλάντζας
Ακριβής ευθυγράμμιση
Ακριβής ευθυγράμμιση

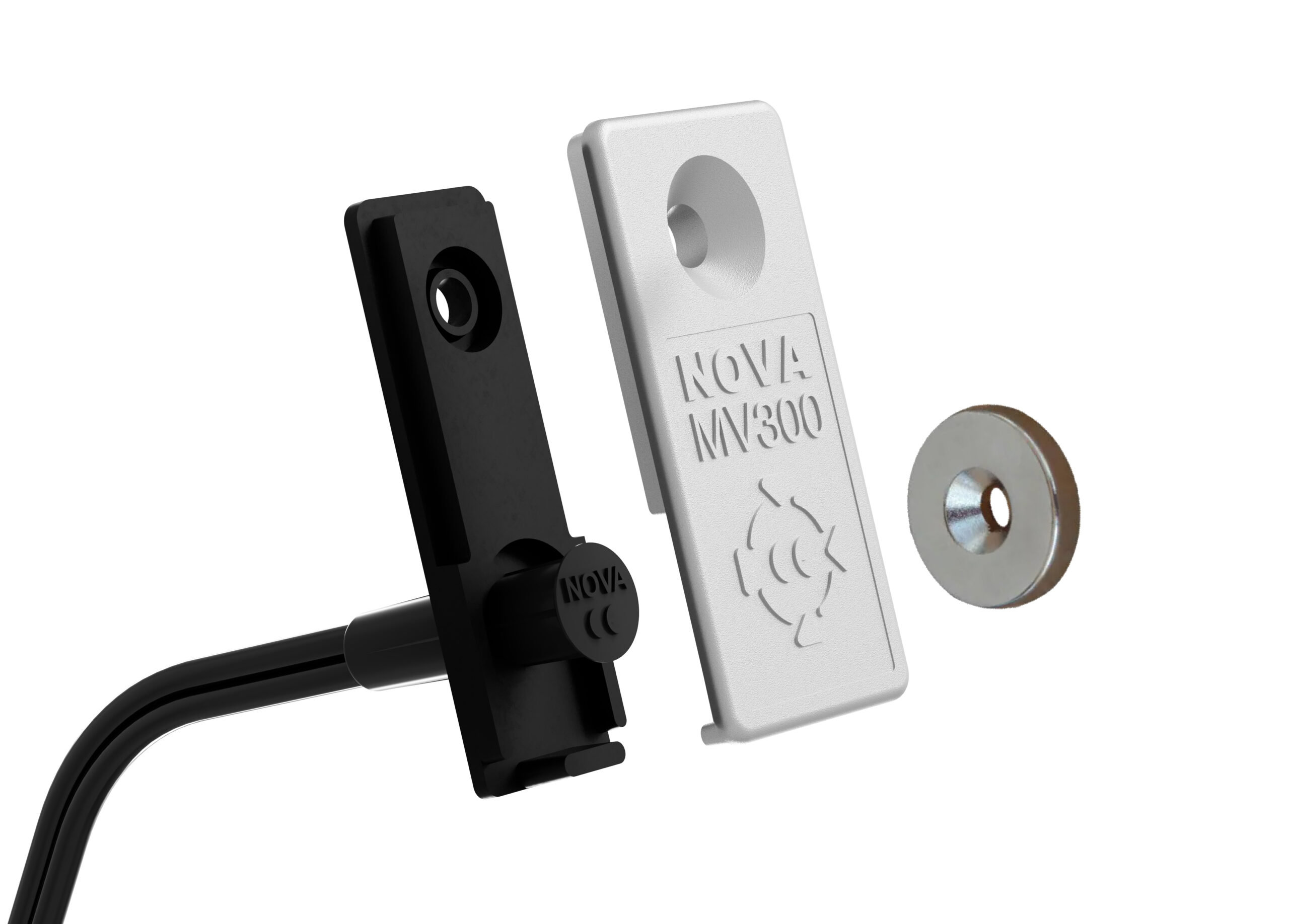

Περάστε το κεφάλι του Reed από τη μεγάλη τρύπα της φλάντζας, όπως φαίνεται στην εικόνα, και εφαρμόστε το συρταρωτά μαζί με τη φλάντζα στην υποδοχή του ZAMAK.
Ξεκινήστε πάντοτε από τον μαγνήτη. Η θέση του μαγνήτη καθορίζει με ακρίβεια το σημείο στο οποίο θα τοποθετηθεί το Reed απέναντί του.
Α. Εκδοχή τοποθέτησης της επαφής
1. Τοποθέτησητου μαγνήτη
Ξεβιδώστε μία υπάρχουσα βίδα από το κάτω μέρος του μηχανισμού, στην πλευρά προς την οποία ανοίγει το κούφωμα.
Τοποθετήστε τον μαγνήτη στη θέση της βίδας και βιδώστε ξανά με το χέρι.
ΠΡΟΣΟΧΗ
Η σύσφιξη πρέπει να γίνεται μόνο με κατσαβίδι χειρός. Μη χρησιμοποιείτε ηλεκτρικό κατσαβίδι, επειδή υπάρχει σοβαρός κίνδυνος να θρυμματιστεί ο μαγνήτης.
3. Διέλευση του καλωδίου
Ακριβής ευθυγράμμιση
Ανοίξτε στο κάσωμα οπή διαμέτρου 7–9 mm, ακριβώς απέναντι από το κέντρο του μαγνήτη.
Περάστε το καλώδιο του Reed διαμπερές στο κάσωμα και αφήστε επαρκές μήκος καλωδίου στην κοιλότητα του κουφώματος, ώστε να είναι δυνατός ένας μελλοντικός έλεγχος ή η συντήρηση της επαφής.
Βιδώστε το καπάκι από ΖΑΜΑΚ μαζί με το Reed και η τοποθέτηση έχει τελειώσει.
Πριν την συνδεσμολογία με το καλώδιο του συναγερμού θα πρέπει να κάνετε τον τελευταίο τεχνικό έλεγχο για τη διαπίστωση της καλής λειτουργίας της επαφής.
Εκδοχή Β — Εναλλακτική θέση της επαφής
Τοποθέτηση στην πρώτη διαθέσιμη βίδα

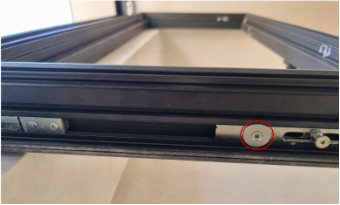

Ξεβιδώστε την πρώτη βίδα που συναντάτε στο μηχανισμό κάτω από το ανοιγόμενο φύλλο.
Τοποθετήστε το μαγνήτη στη θέση της βίδας και βιδώστε ξανά τη βίδα με κατσαβίδι χειρός.
ΠΡΟΣΟΧΗ
Η σύσφιξη πρέπει να γίνεται μόνο με κατσαβίδι χειρός. Μη χρησιμοποιείτε ηλεκτρικό κατσαβίδι, επειδή υπάρχει σοβαρός κίνδυνος να θρυμματιστεί ο μαγνήτης.
Για την τοποθέτηση του Reed ακολουθήστε την ίδια διαδικασία που περιγράφεται στην Εκδοχή Α.
Έλεγχος πριν από την ολοκλήρωση
Βεβαιωθείτε ότι το Reed βρίσκεται ακριβώς απέναντι από το κέντρο του μαγνήτη και ελέγξτε τη σωστή λειτουργία της επαφής πριν κλείσετε την κοιλότητα του κουφώματος.
Τοποθέτηση για εξοικονόμηση ενέργειας
Θέση στο επάνω μέρος του φύλλου
Η διαδικασία τοποθέτησης παραμένει ίδια. Για εφαρμογές εξοικονόμησης ενέργειας, η επαφή τοποθετείται στο επάνω μέρος του φύλλου: είτε στο οριζόντιο τμήμα του κουφώματος είτε στο κάθετο τμήμα, προς την πλευρά ανοίγματος
Συμπέρασμα: Η τελική θέση επιλέγεται ανάλογα με τη λειτουργία που θέλουμε, α) να ελέγχεται από το σύστημα ασφαλείας, β) τον αυτοματισμό ή γ) το σύστημα εξοικονόμησης ενέργειας.
Οδηγίες τοποθέτησης
Αφεθείτε να σας οδηγήσουμε στον τρόπο τοποθέτησης και σας εγγυόμαστε το τέλειο αποτέλεσμα
Μαγνητική επαφή NOVA MV-300R έχει εφαρμογή σε όλους τους τύπους των ανοιγόμενων κουφωμάτων. Συνδυάζεται με όλα τα συστήματα συναγερμού ενσύρματοι και ασύρματοι, για αξοικονόμηση ενέργειας και αυτοματισμούς

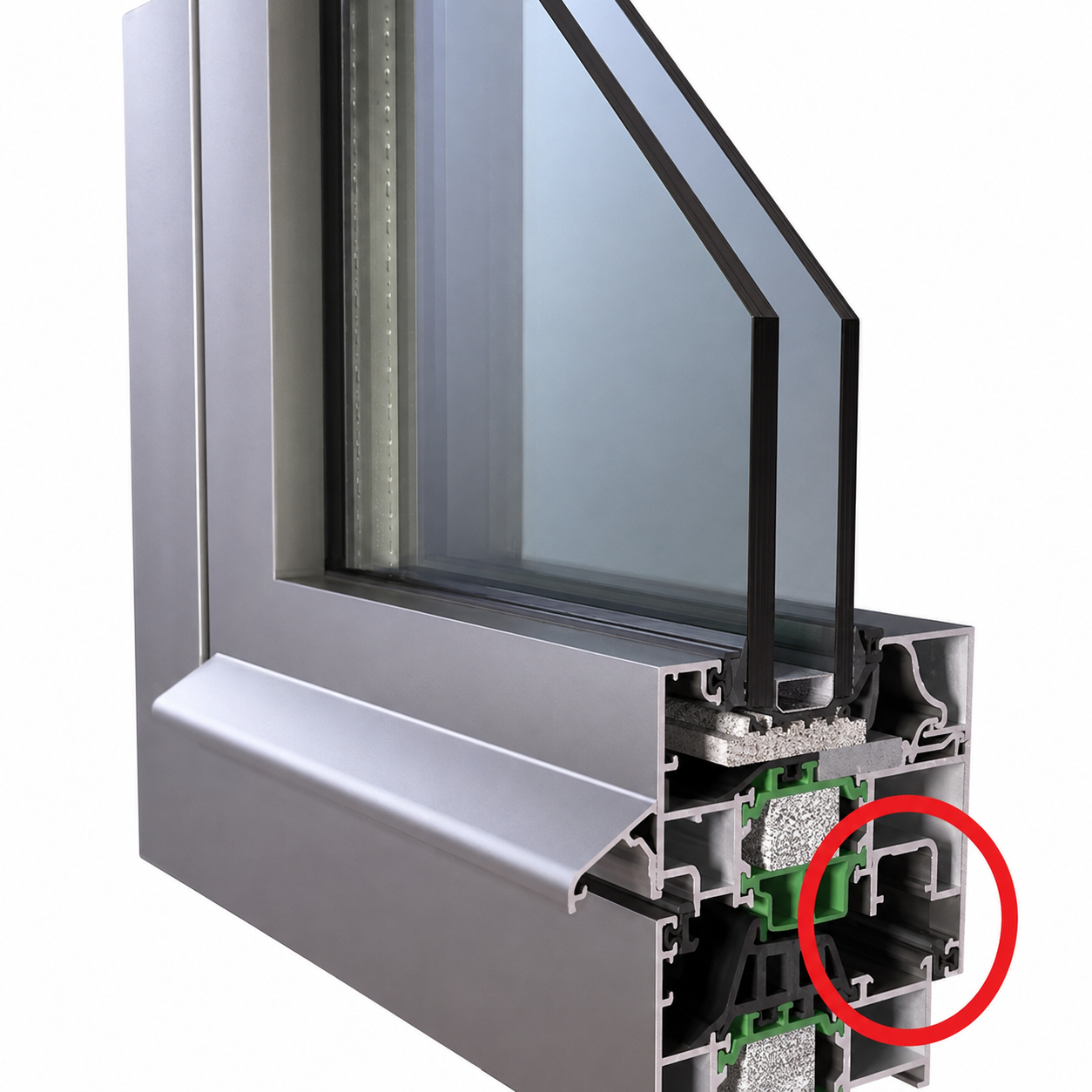

Κούφωμα με κάμερα περιμετρικού

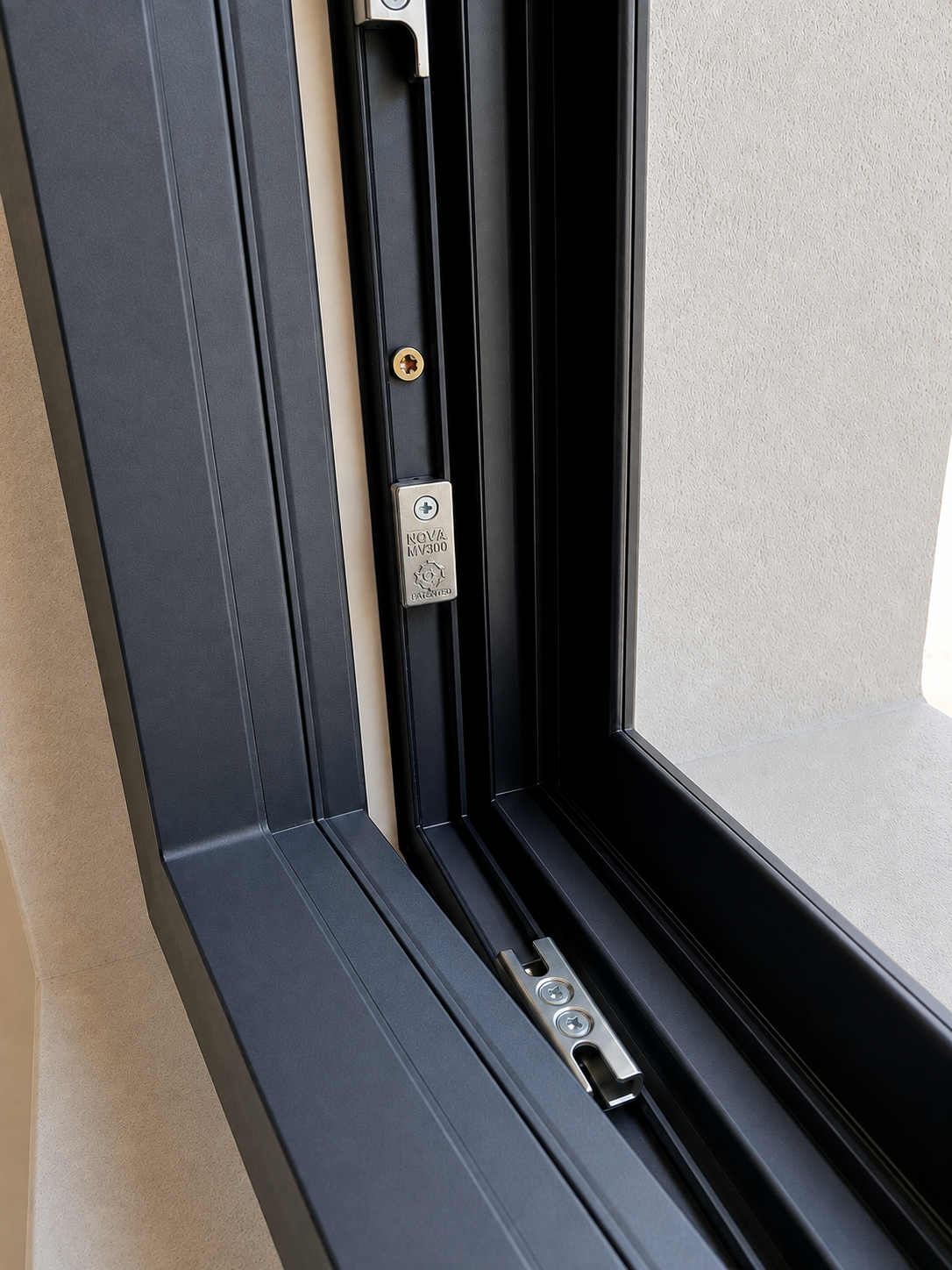

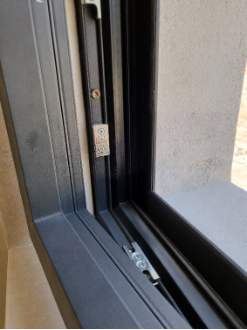

Το Reed τοποθετημένο

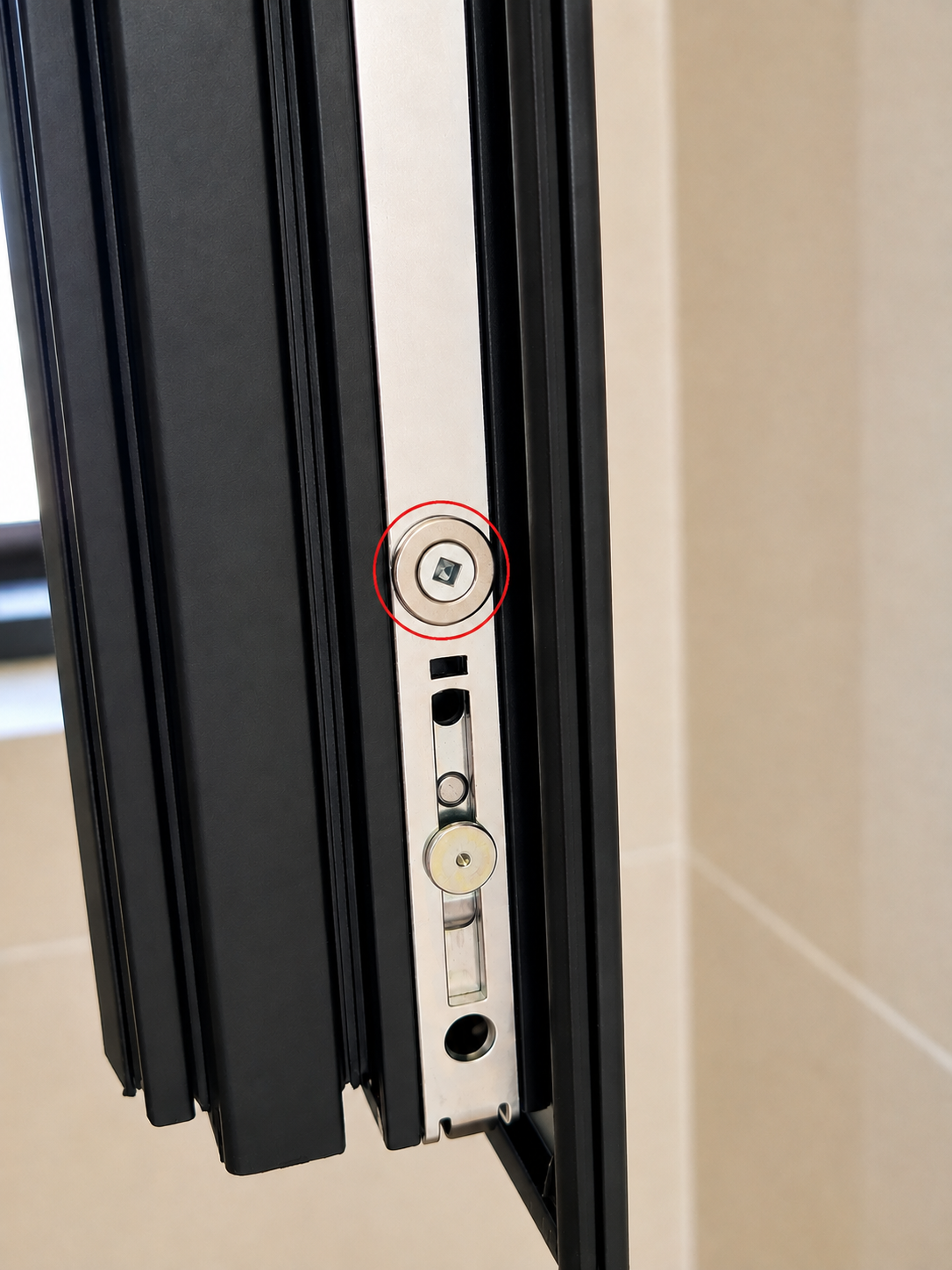

Ο μαγνήτης τοποθετημένος σε βίδα του μηχανισμού
Δείτε το προϊόν στην πράξη

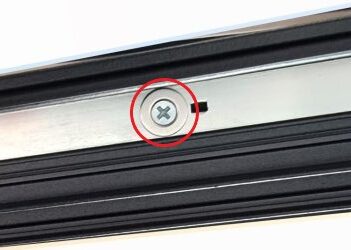

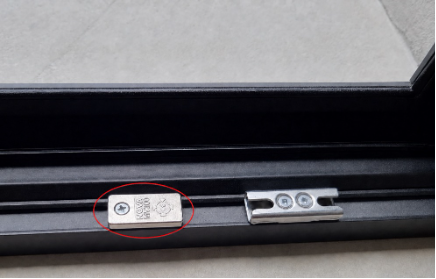

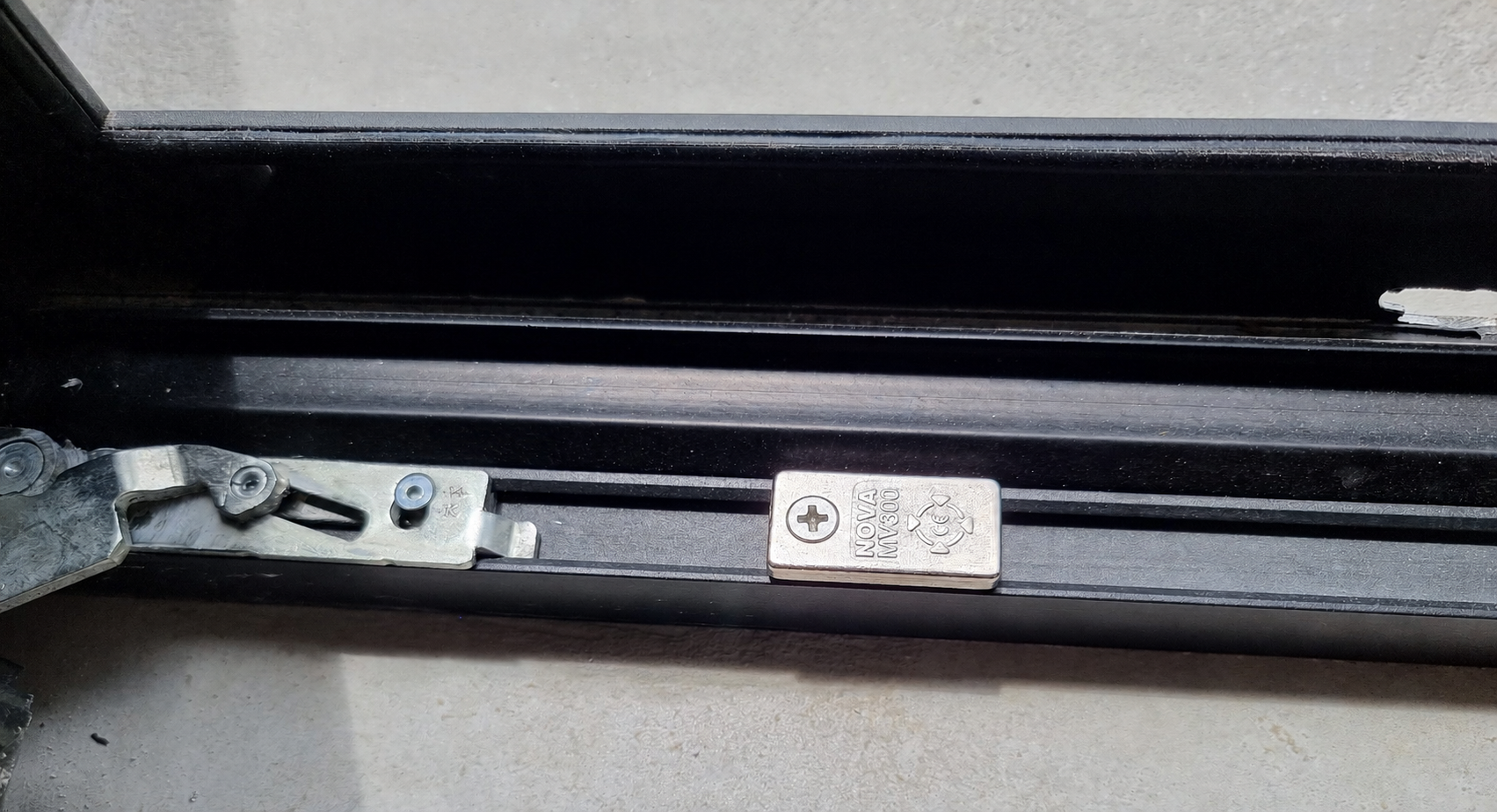

Στην εικόνα αριστερά παρατηρούμε τον μαγνήτη τοποθετημένο σε υπάρχουσα βίδα του μηχανισμού, στο κάτω μέρος του φύλλου και προς την πλευρά του ανοίγματος.
Η συγκεκριμένη θέση προτείνεται όταν η μαγνητική επαφή χρησιμοποιείται για σύστημα συναγερμού, καθώς επιτρέπει στο ανοιγόμενο κούφωμα να παραμένει ασφαλισμένο ακόμη και στη θέση ανάκλισης.
Ακριβώς απέναντι από το κέντρο του μαγνήτη, ανοίγουμε στο κάσωμα οπή Ø7–9 mm και τοποθετούμε το Reed της επαφής, όπως παρουσιάζεται στην εικόνα.
Κατά την τοποθέτηση, φροντίζουμε να αφήσουμε επαρκές μήκος καλωδίου μέσα στην κοιλότητα του προφίλ, ώστε το Reed να μπορεί εύκολα να βγεί σε περίπτωση μελλοντικού ελέγχου.
Περιγραφή
MV-300R ZAMAK
Η Νέα Γενιά Μαγνητικής Επαφής από τη NOVA
Για ακόμη μια φορά, η NOVA αποδεικνύει την τεχνολογική της υπεροχή, παρουσιάζοντας τη μαγνητική επαφή MV-300R ZAMAK.
Ειδικά σχεδιασμένη για ανοιγόμενα κουφώματα αλουμινίου, PVC και ξύλου, όπου το φύλλο διαθέτη κάμερα περιμετρικού.
Καινοτομία & Ανώτερη Απόδοση
• Κατασκευή από ZAMAK – εξασφαλίζει στιβαρότητα και αισθητική εναρμόνιση με τα εξαρτήματα του κουφώματος.
• Εσωτερική τοποθέτηση – σχεδόν αόρατη, ιδανική για υψηλές αισθητικές απαιτήσεις.
• Ελαστομερής φλάντζα – διατηρεί την υδατοστεγανότητα και δεν επηρεάζει τη θερμοδιακοπή, προσφέροντας απόλυτη ασφάλεια χωρίς συμβιβασμούς.
• Ιδανική για συστήματα ασφαλείας και για εξοικονόμηση ενέργειας
Ιδανική για
• Κατοικίες & επαγγελματικούς χώρους
• Συστήματα συναγερμού και εξοικονόμηση ενέργειας
• Κατασκευές υψηλών απαιτήσεων σε αισθητική & αντοχή
MV-300R ZAMAK – Η διακριτική λύση που προστατεύει, χωρίς να φαίνεται
Τεχνικά χαρακτηριστικά
Casing: ΖΑΜΑΚ
Magnet: NdFeB
Switch:
Function: NC or NO
Switched Power: MAX 5 W
Switched Voltage: MAX 60 Volt
Operating Temperature: -30oC έως +80oC
Gaps = 3,0 cm
Wires:
• PVC
• Voltage Operating-Liy: 0,14mm2 =500V
• Length: 40 cm & με 3,5 μετ.
